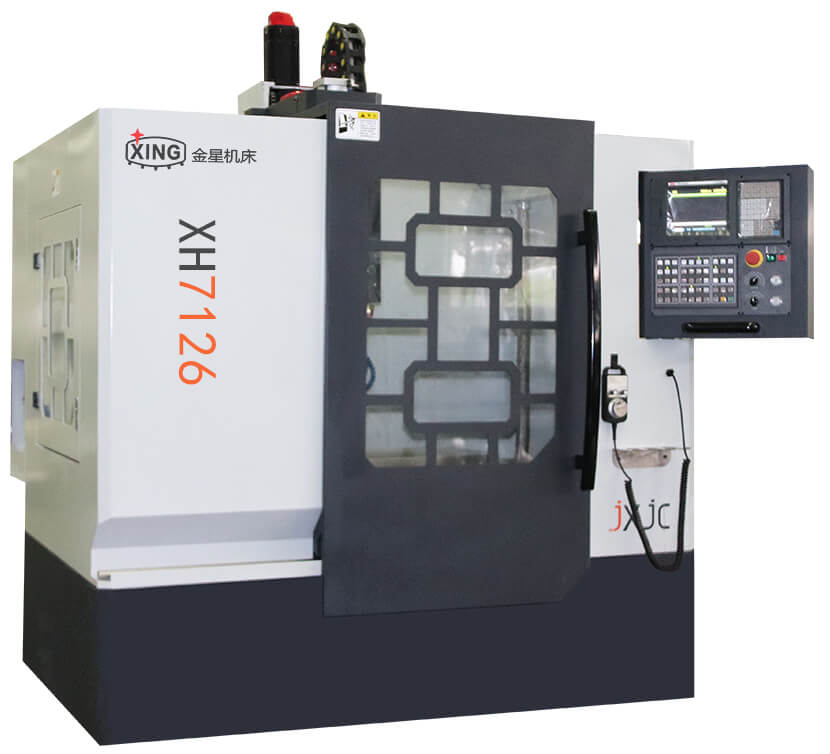

XH7126小型立式加工中心
產品描述
XH7126小型加工中心是金星機床專門為小型工件高速高效加工而研制的一款小立加，可以完成鉆削、銑削、鏜孔、擴孔、鉸孔的自動工作循環，定位和重復定位精度高，可靠性好，能夠?qū)崿F(xiàn)對盤類、板類、殼體、模具等復雜、高精度零件的加工，適于多品種各中、小型零件的平面、斜面、溝槽、孔等多種工序加工，是機械、電子、儀器、儀表、模具、汽車等行業的理想加工設備。
產品優勢
XH7126小型立式加工中心在設計中注重剛性、精度及精度保持性、易操作性和維修性這三個用戶最為關心的問題，其突出特點是：
1、采用床身式結構、采用高強度鑄鐵材料、合理布筋，具有極好的剛性。立柱采用“人”字型結構，剛性、穩定性可靠。
2、X、Y、Z軸采用滾珠絲杠，運動精度高；X、Y、Z軸采用直線導軌，運行速度快加工效率高。
3、主軸單元采用伺服電機經同步帶驅動精密高速主軸（BT40錐孔）的結構。
4、具有完備的自動潤滑、切削液循環等系統。
5、采用高性能數控系統及進給伺服驅動、伺服電機。
6、結構優化設計，在不犧牲剛性、穩定性和三軸行程的前提下縮小機身，減小占地面積節約廠房空間。

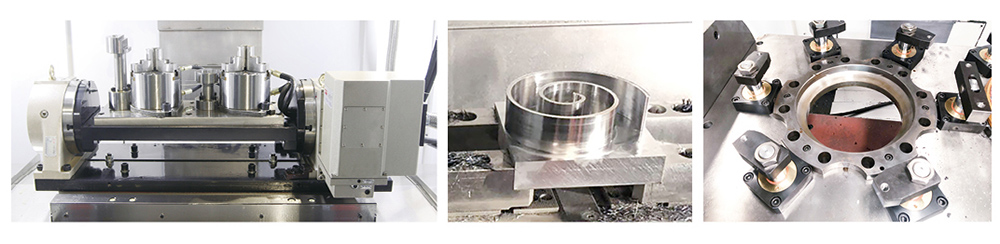

加工中心典型工裝和工件
技術參數
| 內 容 | 單 位 | 參 數 |
| 工作臺縱向（X軸）移動最大距離 | mm | 400/700 |
| 工作臺橫向（Y軸）移動最大距離 | mm | 350 |
| 主軸箱立向（Z軸）移動最大距離 | mm | 430 |
| 主軸轉速范圍 | r/min | 50~8000（無級） |
| 主電機功率 | kw | 3.7 |
| 主軸錐孔 | BT40 | |
| 主軸中心到立柱導軌面距離 | mm | 435 |
| 主軸鼻端到工作臺表面距離 | mm | 150-580 |
| X、Y、Z導軌類型 | 直線導軌 | |
| 工作臺尺寸 | mm | 320x600/800 |
| X、Y、Z向進給速度范圍 | m/min | 20/20/20 |
| X、Y、Z定位精度 | mm | 0.012 |
| X、Y、Z重復定位精度 | mm | 0.006 |
| 冷卻泵電機功率 | kW | 0.125 |
| 三軸伺服電機扭距 | N.m | 6 |
| 罩殼 | 全封閉 | |
| 機床外形尺寸（長*寬*高） | mm | 1900x1600x2500 |
| 機床凈重 | kg | 2400/2600 |
典型工件
專機定制
山東臨沂金星機床有限公司原臨沂機床廠，創建于1965年，是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業，具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力，企業通過ISO9001國際質量體系認證，享有自營進出口經營權，為國家級專精特新小巨人企業、中國專利山東明星企業，擁有省級企業技術中心、省級一企一技術中心。
金星機床擁有多年專用機床制造經驗，在通用數控機床基礎上重新設計、工序集成，設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。
