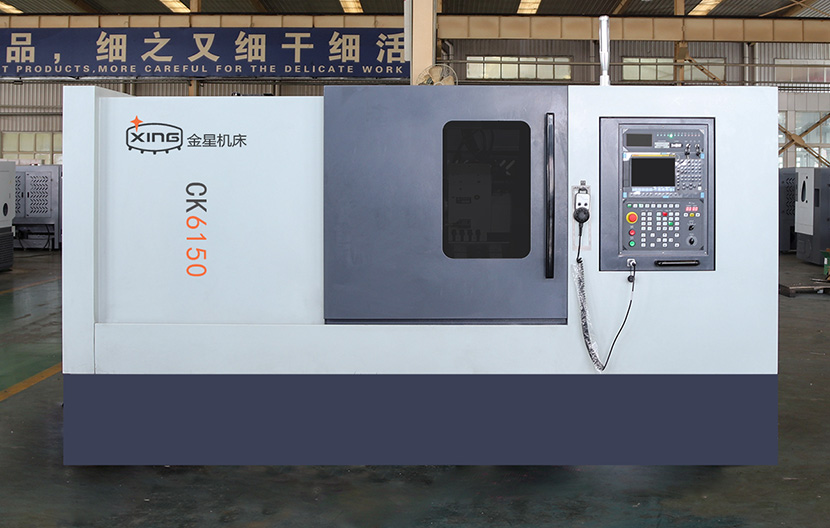

CK6150斜床身數控車床
產品描述
CK6150斜床身數控車床是兩軸聯動臥式半閉環全功能數控車床，采用機電液一體化設計，具有高精度、高剛性等特點。
CK6150斜床身數控車床最適合加工形狀復雜的回轉零件，能進行柱面、曲面、錐面、階梯面的車削加工。不僅能進行外圓車削和內圓車削，還能進行各種內外螺紋的車削，也可進行鉆孔、擴孔、鉸孔和滾壓加工。
CK6150斜床身數控車床不僅適合單件小批量加工，更適合大批量零件的加工。增加自動送料和自動上下料機構后，可實現棒料的自動切削；若增加自動上下料工業機器人或機械手，可實現自動加工乃至無人化操作。
CK6150斜床身數控車床具有功能強大的內裝PLC控制器及比較完善的RS232通訊接口。通過這些裝置可以和工業機器人及上一級計算機管理構成柔性加工線進行無人化操作（即該機床也適合于用在自動柔性加工線上）。
主軸跳動檢測
主軸錐跳動1μm 端面跳動3μm
產品優勢
1.整體式床身，30°床鞍，低重心高低軌設計，機床整體結構堅固穩定。
2.主軸箱采用高剛性結構，保證主軸穩定性和精度。
3.Z軸55滾柱直線導軌確保更高定位精度，X軸硬軌確保更高減振性能。
4.大吃刀重切削，可承受斷續式車削。
5.兩個方向均采用獨特絲杠支承設計，保證精度。
6.可編程式尾座采用獨特的液壓移動和鎖緊機構，車削長軸時提供足夠的支撐。
技術參數
| 項目 | CK6150 | |
| 加工范圍 | 床面旋徑 | 640mm |
| 最大工件車削直徑 | 510mm | |
| 兩心間距離 | 1000mm | |
| 軸向進給 | 床身型式 | 階梯式 |
| 滑板斜度 | 30° | |
| X向行程（硬軌）： | 310mm | |
| Z軸行程（線軌） | 1100mm | |
| X軸滾珠螺桿直徑×節距 | D32×P6 | |
| Z軸滾珠螺桿直徑×節距 | D40×P12 | |
| 快速進給-X/Z軸 | 18/36 m/min | |
| 進給馬達-X/Z軸 | 3000r/min | |
| 主軸 | 主軸鼻端（夾頭） | A2-8 |
| 卡盤直徑 | 10寸 | |
| 卡盤孔徑 | 75mm | |
| 主軸通孔直徑 | 92mm | |
| 主軸最大轉速 | 3000r/min | |
| 主軸馬達功率 | 11kw/15kw | |
| 刀架 | 刀具數量 | 12 |
| 工具柄尺寸 | 25mm | |
| 中心高 | 125mm | |
| 最大內孔刀座 | 40mm | |
| 銑削馬達 | 伺服 | |
| 尾座 | 尾座直徑 | 110mm |
| 行程 | 800mm | |
| 芯軸行程 | 120mm | |
| 尾座錐度 | MT5 | |
| 其他 | 機器尺寸 | 3500*2100*1850mm |
| 凈重 | 5000kg | |
| 精度 | 雙向定位精度 | 0.032 |
| 單向重復定位精度 | 0.01 | |
| 反向差值 | 0.012 | |
| 單向系統定位偏差 | 0.015 | |
典型工件
專機定制
山東臨沂金星機床有限公司原臨沂機床廠，創建于1965年，是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業，具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力，企業通過ISO9001國際質量體系認證，享有自營進出口經營權，為國家級專精特新小巨人企業、中國專利山東明星企業，擁有省級企業技術中心、省級一企一技術中心。
金星機床擁有多年專用機床制造經驗，在通用數控機床基礎上重新設計、工序集成，設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。
